Возможно не все знают что, начиная с APM 2.5 можно устанавливать "вверх ногами", точнее устанавливать можно любой стороной, это очень удобно в условиях ограниченного пространства. Параметр отвечающий за положение (ориентированность) APM в пространстве AHRS_ORIENTATION.

Чтобы установить APM 2.6 вверх ногами:

В Mission Planner - Config/Tuning - Full Parameter List - Искать (find), ищем AHRS_ORIENTATION и устанавливаем значение AHRS_ORIENTATION=8

Одна из популярнах на сегодняшний день моделей самолета для FPV это Bixler (Skywalker). Легко собирается, легок в управлении, легко поддается самому сложному ремонту. Обладая "скошенным", полукруглым дном фюзеляжа установка APM весьма неудобна. Большая часть свободного места фюзеляжа как правило уходит под аккумуляторы (основной и для видео передатчика). Особенно удобно устанавливать APM на Бикслер вверх ногами, под крышку "кабины".

APM вверх ногами





Теперь подробнее о расположении в других положениях APM.

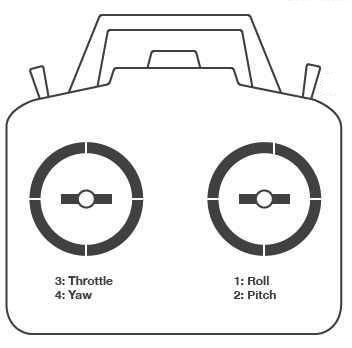

radiotypr



Иное расположение платы контроллера - Board Orientation (AHRS_ORIENTATION)



Плата полетного контроллера APM по умолчанию устанавливается в определенном положении,  Overall board orientation relative to the standard orientation for the board type. This rotates the IMU and compass readings to allow the board to be oriented in your vehicle at any 90 or 45 degree angle. This option takes affect on next boot. After changing you will need to re-level your vehicle.





Значе

ние

Описание
0 None
1 Yaw45
2 Yaw90
3 Yaw135
4 Yaw180
5 Yaw225
6 Yaw270
7 Yaw315
8 Roll180
9 Roll180Yaw45
10 Roll180Yaw90
11 Roll180Yaw135
12 Pitch180
13 Roll180Yaw225
14 Roll180Yaw270
15 Roll180Yaw315
16 Roll90
17 Roll90Yaw45
18 Roll90Yaw90
19 Roll90Yaw135
20 Roll270
21 Roll270Yaw45
22 Roll270Yaw90
23 Roll270Yaw136
24 Pitch90
25 Pitch270
26 Pitch180Yaw90
27 Pitch180Yaw270
28 Roll90Pitch90
29 Roll180Pitch90
30 Roll270Pitch90
31 Roll90Pitch180
32 Roll270Pitch180
33 Roll90Pitch270
34 Roll180Pitch270
35 Roll270Pitch270
36 Roll90Pitch180Yaw90
37 Roll90Yaw270
